Jaké jsou metody kabeláž DC jističů?

V systémech napájení DC, jako je nová výroba energie energie, železniční tranzit a datové centra, jsou DC jističe jádrem pro zajištění bezpečnosti obvodu. Jejich metody zapojení přímo ovlivňují stabilitu systému a účinnost ochrany poruch. Podle scénářů aplikací a charakteristik zatížení,DC jističejsou převážně rozděleny na jednopólové kabeláž, dvoupólové zapojení, zapojení prstence a smíšené zapojení. Každá metoda má jedinečné technické výhody a rozsah aplikace.

Jednopólové zapojení: Jednoduché a efektivní základní řešení

Jednopólové zapojení je nejběžnější metodou připojení jističe DC. Řídí pozitivní nebo negativní linii prostřednictvím jediného jističe a běžně se používá v systémech distribuce výkonu s nízkým napětím. V invertoru řetězce generování solární fotovoltaické energie je jednokomorový jistič připojen v sérii s pozitivní linií. Když dojde k nadproudovému nebo zkratovému poruše, může být poruchový obvod rychle odříznut. Tato metoda má jednoduchou strukturu a nízké náklady, ale nemůže izolovat pozitivní a negativní póly současně. Je třeba jej použít s ochranným zařízením pro uzemnění. Je vhodný pro scénáře, které jsou citlivé na prostor a náklady, jako jsou systémy skladování domácí energie.

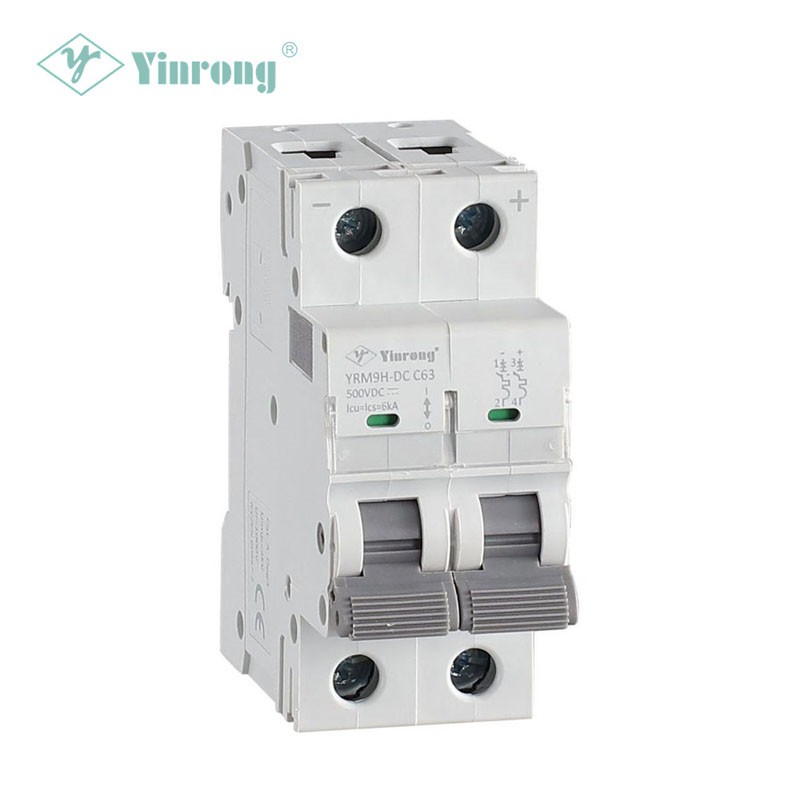

Bipolární kabeláž: Plná plná ochrana s vysokou bezpečností

Bipolární zapojení používá dva jističe pro ovládání kladných a negativních linií, což může realizovat simultánní řezání pozitivních a negativních pólů, což výrazně zlepšilo schopnost izolace poruch. V systému napájení trakčního napájení městského železničního tranzitu je vypínač bipolárního obvodu připojen v sérii s pozitivními a negativními póly kontaktní sítě. Když dojde ke zkratu fáze do fáze nebo uzemnění, může rychle odříznout celokolový proud, aby se zabránilo šíření poruchy. Ve srovnání s unipolárním zapojením je bipolární roztok bezpečnější, ale náklady na zařízení a požadavky na instalační prostor se zvyšují. Je vhodný pro vysokopěťové a velké kapacitní DC systémy, jako je vysokopěťový přímý proudový přenos （HVDC） převodník.

Zapojení prstence: Redundantní design zajišťuje nepřetržité napájení

Zapojení prstenců spojuje více jističů DC do sítě s uzavřenou smyčkou a realizuje redundanci napájení prostřednictvím segmentovaného ovládání. V systému DC nepřerušitelného napájení (DC UPS) datového centra umožňuje zapojení prstenců automaticky uzavřít a udržovat napájecí zdroj, když jakýkoli jistič selže, což výrazně zlepšuje spolehlivost systému. Tuto metodu je třeba kombinovat s inteligentními kontrolními strategiemi pro sledování stavu každého jističe obvodu v reálném čase a rychle přepnutí. Často se používá ve scénářích s extrémně vysokými požadavky na kontinuitu napájení, ale složitost zapojení a kontrolní náklady jsou vysoké.

Hybridní zapojení: Přizpůsobená přizpůsobení komplexním potřebám

Pro složité pracovní podmínky kombinuje hybridní zapojení více metod k dosažení funkční komplementarity. Například v lodi DC napájecí mřížku používá hlavní napájecí linka bipolární kabeláž k zajištění bezpečnosti, zatímco sekundární větev zatížení používá jednopólové kabeláž ke snížení nákladů; Některé nové energetické mikrogridové projekty kombinují zapojení prstenců s bipolárními jističi, aby se zohlednily nadbytečné napájení a ochranu plného pólu. Hybridní zapojení musí být přizpůsobeno podle topologie systému, charakteristik zatížení a požadavků na ochranu, které testují komplexní schopnosti řešení inženýrského týmu.

S rychlým rozvojem nového energetického průmyslu,DC jistič Technologie zapojení se vyvíjí směrem k integraci a inteligenci. Nová generace jističů podporuje vzdálené monitorování a předsudky poruch prostřednictvím vestavěných senzorů a komunikačních modulů a pomocí optimalizovaných řešení zapojení může dále zlepšit účinnost bezpečnosti a provozu a údržby DC systému. Při výběru a navrhování musí podniky komplexně zvážit úroveň systému napětí, vlastnosti a ekonomiku zatížení a vybrat nejvhodnější řešení zapojení pro vytvoření pevné obranné linie pro stabilní provoz elektrického systému.
