Jaký je rozdíl mezi DC MCB a DC MCCB v ochraně obvodu?

Uvnitř elektrické místnosti velké solární farmy lemují stěny řady ochranných zařízení. Některé jsou kompaktní jednotky namontované na DIN lištu; ostatní jsou větší, robustnější zařízení přišroubovaná do panelů. Technik údržby, pověřený modernizací systému ochrany, zírá na katalog, zmatený jemnými rozdíly mezi dvěma produkty, které mají podobné funkce. Volba mezi DC MCB (Miniature Circuit Breaker) a DC MCCB (Molded Case Circuit Breaker) může mít významný dopad na bezpečnost systému, spolehlivost a náklady – přesto se mnoho inženýrů snaží tento rozdíl formulovat. Tento zmatek je nákladný: výběr špatného zařízení může vést k nepříjemnému vypínání, nedostatečné ochraně proti poruchám nebo nadměrnému utrácení za nadbytečnou kapacitu.

Základní rozdíl mezi DC MCB a DC MCCB spočívá v jejich aplikaci, konstrukci a přerušovací kapacitě. DC MCB je kompaktní, jednopólové nebo vícepólové zařízení navržené pro nízkonapěťové stejnosměrné obvody, které se obvykle nachází v menších solárních fotovoltaických systémech, bateriových bateriových systémech a ovládacích panelech. Je dimenzován pro proudy do 125A a vypínací schopnosti do 10kA. Naproti tomu DC MCCB je větší, robustnější zařízení navržené pro aplikace s vyšším napětím a vyšším proudem, jako jsou hlavní distribuční panely, velké bateriové banky a průmyslové DC systémy. Je dimenzován pro proudy od 63A do 800A nebo více, s vypínacími schopnostmi přesahujícími 25kA. Tento článek podrobně rozebere rozdíly – od mechanismů zhášení oblouku po charakteristiky vypínání – a poskytne jasné vodítko pro výběr správnéDC jističpro vaši konkrétní aplikaci.

Obsah

• 1. Co je DC MCB a kde se používá?
• 2. Co je DC MCCB a kde se používá?
• 3. Jaké jsou základní rozdíly mezi DC MCB a DC MCCB?
• 4. Proč se přerušovací mechanismy liší?
• 5. Jak se liší vypínací křivky a selektivita mezi těmito dvěma?
• 6. Jak vybrat správný DC jistič pro vaši aplikaci?
• 7. Často kladené otázky (FAQ)
• 8. Závěr

1. Co je DC MCB a kde se používá?

DC MCB, neboli stejnosměrný miniaturní jistič, je kompaktní elektrické ochranné zařízení na DIN lištu určené k ochraně nízkonapěťových stejnosměrných obvodů před nadproudem a zkratovými poruchami. Je to stejnosměrný ekvivalent všudypřítomného AC MCB, který se nachází v každém obytném a komerčním elektrickém panelu. DC MCB je důležitou součástí ochranného řetězce fotovoltaických systémů, baterií, elektrických vozidel a dalších zařízení napájených stejnosměrným proudem. Jeho primární funkcí je automatické odpojení obvodu, když proud překročí předem stanovený práh, čímž se zabrání poškození kabeláže, součástí a zařízení.

Typická konstrukce DC MCB zahrnuje sadu pevných a pohyblivých kontaktů, zhášecí komoru, bimetalový pásek pro tepelnou ochranu (přetížení) a elektromagnetickou cívku pro okamžitou magnetickou ochranu (zkrat). Zařízení je umístěno v lisovaném izolačním pouzdře, obvykle s hodnocením 1P, 2P, 3P nebo 4P pro přizpůsobení různým konfiguracím systému. Vypínací mechanismus je navržen tak, aby reagoval jak na trvalé přetížení (tepelné), tak na rychlé proudové rázy (magnetické). DC MCB se vyznačuje malými rozměry, modulárním designem a snadnou instalací.

DC MCB se typicky používají v následujících aplikacích: ochrana FV stringů (ochrana jednotlivých stringů solárních panelů před zpětným proudem a poruchami), ochrana slučovacího boxu (agregace více stringů a poskytování ochrany proti nadproudu), ochrana bateriových bloků (ochrana akumulátorů před zkratem a nadměrným vybitím), stejnosměrné distribuční panely (ochrana odbočných obvodů ve stejnosměrných napájecích systémech) a nabíjecí zařízení pro elektromobily (poskytování ochrany pro stejnosměrné nabíjecí obvody). V typické solární instalaci je DC MCB instalován na každém FV řetězci, aby izoloval poruchy a zabránil jim v ovlivnění zbytku systému. NaZhejiang Galaxy Fuse Co., Ltd., jsou naše produkty DC Circuit Breaker, včetně variant MCB a MCCB, navrženy tak, aby splňovaly přísné požadavky moderních solárních a bateriových aplikací.

2. Co je DC MCCB a kde se používá?

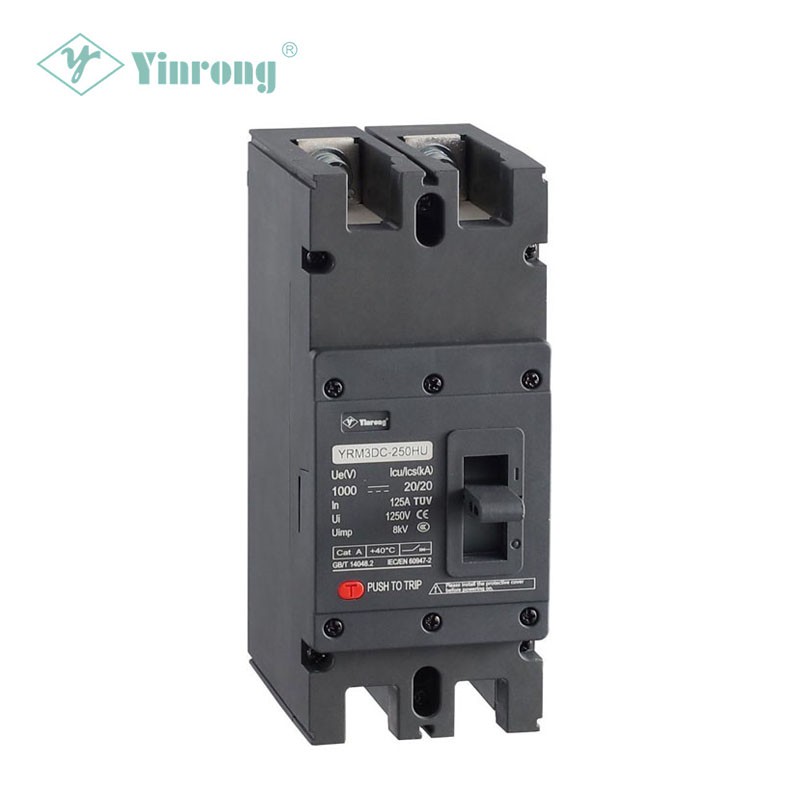

DC MCCB, neboli DC jistič, je větší, robustnější elektrické ochranné zařízení navržené pro stejnosměrné aplikace s vyšším proudem a vyšším napětím. Sdílí stejnou základní funkci jako DC MCB – k ochraně obvodů před nadproudem a zkraty – ale je navržen tak, aby zvládal výrazně vyšší elektrické zatížení a poruchové proudy. Termín "lisované pouzdro" se vztahuje na robustní, izolační kryt, ve kterém jsou umístěny vnitřní součásti, které poskytují ochranu proti prachu, vlhkosti a mechanickým nárazům. DC MCCB je kritickou součástí hlavních distribučních panelů průmyslových a komerčních DC systémů.

Konstrukce DC MCCB je podstatnější než konstrukce DC MCB. Vyznačuje se většími kontakty, robustnější obloukovou komorou a výkonnějším ovládacím mechanismem. Oblouková komora je navržena tak, aby zvládla vyšší energii spojenou s přerušením větších stejnosměrných proudů a napětí. Spouštěcí jednotka může být pevná nebo vyměnitelná a zařízení může nabízet nastavitelná nastavení spouštění pro větší flexibilitu. DC MCCB je také vybaven výkonnější technologií zhášení oblouku, která často využívá kombinaci magnetické zhášecí cívky a deiontových desek k vytlačení oblouku do zhášecí komory, kde se ochladí a zhasne.

DC MCCB se typicky používají v následujících aplikacích: hlavní stejnosměrné distribuční panely (sloužící jako primární ochranné zařízení pro celý stejnosměrný systém), rozsáhlé bateriové bloky (chrání hlavní bateriovou sběrnici před poruchami), průmyslové stejnosměrné pohony a řízení motorů (chrání stejnosměrné napájení velkých motorů), systémy UPS (poskytující ochranu stejnosměrné sběrnici) a velké solární fotovoltaické systémy (sloužící jako hlavní DC odpojovací a ochranné zařízení). Ve velké solární farmě je DC MCCB často instalován na výstupu slučovacího boxu nebo na DC distribučním panelu, čímž poskytuje ochranu celému poli. Naše továrna ve společnosti Zhejiang Galaxy Fuse Co., Ltd. vyrábí stejnosměrné jističe i stejnosměrné jističe, abychom zajistili, že naši zákazníci budou mít pro své aplikace kompletní řadu možností stejnosměrných jističů.

3. Jaké jsou základní rozdíly mezi DC MCB a DC MCCB?

Rozdíly mezi DC MCB a DC MCCB jsou značné a lze je seskupit do tří širokých kategorií: jmenovitý proud a napětí, fyzická konstrukce a velikost a aplikace. Nejviditelnějším rozdílem je jmenovitý proud a napětí. DC MCB je obecně dimenzován pro proudy do 125A a napětí do 1000V DC, zatímco DC MCCB zvládne proudy od 63A do 800A nebo více a napětí do 1500V DC nebo vyšší. Tento rozdíl v hodnocení určuje fyzickou velikost zařízení: DC MCCB je výrazně větší a těžší než DC MCB, což odráží jeho větší kapacitu. Aktuální hodnocení není jen číslo; určuje přerušovací kapacitu – maximální poruchový proud, který může zařízení bezpečně přerušit.

Výrazně se liší i fyzická konstrukce. DC MCB je kompaktní, modulární zařízení, které se obvykle montuje na lištu DIN. DC MCCB je větší, robustnější zařízení, které je často přišroubováno k panelu nebo namontováno pomocí speciálních držáků. DC MCCB má větší kontakty, výkonnější obloukovou komoru a silnější ovládací mechanismus. Oblouková komora DC MCCB je navržena tak, aby zvládla vyšší energii spojenou s přerušením větších stejnosměrných proudů a napětí. Často obsahuje magnetickou vyfukovací cívku, která vytváří magnetické pole, které tlačí oblouk do obloukové komory, kde je ochlazován a zhášen deionovými deskami. To je zásadní rozdíl v procesu přerušení.

Aplikace je dalším hlavním rozlišovacím faktorem. Stejnosměrné jističe se obvykle používají ve vedlejších obvodech a aplikacích s nízkým výkonem, zatímco stejnosměrné jističe se používají v hlavních distribučních panelech a aplikacích s vysokým výkonem. Výběr mezi těmito dvěma závisí na proudu a napětí obvodu, dostupném poruchovém proudu a požadavcích systému. Následující tabulka shrnuje hlavní rozdíly mezi DC MCB a DC MCCB.

Pochopení těchto rozdílů je zásadní pro výběr správného DC jističe pro danou aplikaci. Ve společnosti Zhejiang Galaxy Fuse Co., Ltd. máme ucelenou řadu obou typů a úzce spolupracujeme s našimi zákazníky, abychom zajistili, že si vyberou ten správný produkt pro své specifické potřeby.

4. Proč se přerušovací mechanismy liší?

Abychom pochopili, proč se přerušovací mechanismy DC MCB a DC MCCB liší, musíme nejprve prozkoumat fyziku přerušení stejnosměrného proudu. Ve stejnosměrném obvodu nemá proud přirozený bod průchodu nulou, jako je tomu ve střídavém obvodu. Když se DC jistič rozepne za poruchových podmínek, vytvoří se mezi kontakty oblouk a tento oblouk musí být zhasnut, aby se přerušil proud. Stejnosměrný oblouk je udržován energií obvodu a bude dále hořet, dokud nebude fyzicky nucen zhasnout. To je jeden z důvodů, proč je DC ochrana náročnější než AC ochrana.

U DC MCB je oblouk zhášen kombinací natahování a chlazení. Když se kontakty rozepnou, oblouk je vtažen do obloukové komory, která se skládá z řady deiontových desek. Deionové desky jsou kovové desky, které rozdělují oblouk na řadu menších oblouků, které se poté ochladí a zhasnou. Oblouk se také natahuje, když se kontakty stále oddělují, čímž se zvyšuje jeho odpor a snižuje se proud. Oblouková komora stejnosměrného jističe je však relativně malá a její schopnost zpracovávat vysokoenergetické oblouky je omezená. To je důvod, proč DC MCB mají relativně nízkou přerušovací kapacitu, typicky až 10 kA.

V DC MCCB je mechanismus zhášení oblouku sofistikovanější a výkonnější. Primárním rozdílem je zahrnutí magnetické vyfukovací cívky. Tato cívka je zapojena do série s obvodem a generuje silné magnetické pole, když dojde k poruše. Toto magnetické pole tlačí oblouk do speciálně navržené obloukové komory, která je větší a robustnější než oblouková komora DC MCB. Oblouková komora obsahuje řadu deionových desek a obloukových běžců, které natahují a ochlazují oblouk a rychle jej uhasí. Magnetická zhášecí cívka zajišťuje rychlé zapálení oblouku do zhášecí komory, zabraňuje poškození kontaktů a zajišťuje spolehlivé přerušení. To je důvod, proč DC MCCB mají mnohem vyšší přerušovací kapacitu, často přesahující 25 kA.

Následující tabulka poskytuje podrobné srovnání přerušovacích mechanismů DC MCB a DC MCCB.

Magnetická zhášecí cívka je kritickou vlastností DC MCCB a je to hlavní důvod, proč DC MCCB může přerušit výrazně vyšší poruchové proudy než DC MCB. Ve společnosti Zhejiang Galaxy Fuse Co., Ltd. navrhujeme a vyrábíme oba typy stejnosměrných jističů, čímž zajišťujeme, že naše produkty splňují nejvyšší standardy výkonu a spolehlivosti pro každou aplikaci.

5. Jak se liší vypínací křivky a selektivita mezi těmito dvěma?

Vypínací křivky a selektivita jsou kritickými faktory při navrhování ochranného systému. Vypínací křivka je grafické znázornění proudové a časové charakteristiky jističe. Definuje reakci zařízení na přetížení a zkraty. Selektivita je schopnost ochranného systému izolovat pouze vadnou část systému a ponechat zbytek systému funkční. Pochopení vypínacích křivek a selektivních charakteristik stejnosměrných jističů a stejnosměrných jističů je zásadní pro návrh koordinovaného ochranného systému, který minimalizuje prostoje a maximalizuje bezpečnost.

DC MCB obvykle mají pevnou vypínací křivku, která je navržena tak, aby chránila větvené obvody s relativně nízkými poruchovými proudy. Vypínací křivka je kombinací tepelného prvku pro ochranu proti přetížení a magnetického prvku pro ochranu proti zkratu. Tepelný prvek je bimetalový pásek, který se při zahřátí proudem ohýbá, což způsobuje rozepnutí kontaktů s časovým zpožděním. Magnetický prvek je cívka, která vytváří magnetické pole úměrné proudu. Při vysokých proudech je magnetická síla dostatečná k okamžitému vypnutí jističe. Vypínací křivka stejnosměrného jističe je definována jeho třídou vypínání, jako je B, C nebo D, která odpovídá různým prahovým hodnotám magnetického vypínání.

DC MCCB nabízejí širší škálu možností vypínacích křivek, včetně pevných a nastavitelných vypínacích jednotek. Spouštěcí jednotka může být termomagnetická, elektronická nebo kombinace obou. Elektronické vypínací jednotky se často používají ve větších, sofistikovanějších DC MCCB, které nabízejí funkce, jako je nastavitelné nastavení vypínání, zónově selektivní blokování a komunikační schopnosti. Vypínací křivka DC MCCB je obvykle flexibilnější a lze ji přizpůsobit specifickým požadavkům obvodu. Tato flexibilita je nezbytná pro dosažení selektivity ve složitých systémech distribuce energie. Následující tabulka porovnává vypínací charakteristiky DC MCB a DC MCCB.

Selektivita je dosažena koordinací vypínacích charakteristik předřazených a po proudu ochranných zařízení. Předřazené zařízení musí vypínat při vyšším proudu a delším čase než následné zařízení, aby bylo zajištěno, že při poruše bude fungovat pouze následné zařízení. To vyžaduje pečlivý výběr vypínacích křivek a nastavení obou zařízení. Naše továrna v Zhejiang Galaxy Fuse Co., Ltd. poskytuje podrobné údaje o vypínací křivce pro všechny naše produkty DC jističe, což umožňuje návrhářům systémů dosáhnout optimální selektivity a koordinace ochrany.

6. Jak vybrat správný DC jistič pro vaši aplikaci?

Výběr správného DC jističe pro konkrétní aplikaci je systematický proces, který vyžaduje jasné pochopení elektrických charakteristik obvodu, dostupného poruchového proudu a požadované úrovně ochrany. Následující rámec výběru je navržen tak, aby provedl inženýry a systémové integrátory procesem rozhodování. Prvním krokem je určení napětí a proudu systému. U stejnosměrných obvodů je kritické jmenovité napětí; DC jistič musí být dimenzován alespoň na maximální systémové napětí. Aktuální hodnocení je stejně důležité; jistič musí být dimenzován na trvalý zatěžovací proud s odpovídající rezervou na přetížení. Druhým krokem je určení zkratového proudu obvodu. To je maximální proud, který může protékat v případě poruchy. Stejnosměrný jistič musí mít vypínací schopnost větší než dostupný zkratový proud.

Třetím krokem je stanovení požadovaných charakteristik vypínání. Vypínací křivka musí být zvolena tak, aby odpovídala typu zátěže a aby byla zajištěna správná koordinace s ostatními ochrannými zařízeními. U vysoce induktivních zátěží (jako jsou motory) může být vyžadována vypínací křivka s nastavením vysokého magnetického vypínání, aby se zabránilo nepříjemnému vypínání během zapínání. Pro odporové zátěže může stačit standardní vypínací křivka. Čtvrtým krokem je určení fyzického tvarového faktoru a požadavků na montáž. Pro aplikace s omezeným prostorem je dobrou volbou kompaktní DC MCB. Pro aplikace s vysokým proudem je vyžadován větší DC MCCB. Posledním krokem je zvážení podmínek prostředí, jako je teplota, vlhkost a přítomnost korozivních plynů. DC jistič musí být schopen spolehlivě fungovat ve specifickém prostředí.

Následující tabulka poskytuje průvodce výběrem DC MCB a DC MCCB podle typu aplikace.

Ve společnosti Zhejiang Galaxy Fuse Co., Ltd. je k dispozici náš technický tým, který vám pomůže s procesem výběru a zajistí, že si vyberete správný DC jistič pro vaši konkrétní aplikaci. Nabízíme celou řadu produktů DC MCB a DC MCCB, certifikovaných podle mezinárodních standardů a podpořených naším závazkem ke kvalitě a spolehlivosti.

7. Často kladené otázky (FAQ)

Otázka 1: Může být DC MCB použit ve střídavém obvodu?

Odpověď: Obecně ne. Zatímco některé DC MCB mohou mít jmenovité napětí střídavého proudu a mohly by fungovat ve střídavém obvodu, jsou speciálně navrženy pro stejnosměrné aplikace a nemusí poskytovat stejnou úroveň výkonu nebo bezpečnosti ve střídavých obvodech. Obvody střídavého proudu mají různé požadavky na zhášení oblouku a použití stejnosměrného jističe ve střídavém obvodu by mohlo vést k předčasnému selhání nebo nedostatečné ochraně. Vždy používejte jistič určený pro konkrétní typ proudu ve vašem obvodu. Naše továrna ve společnosti Zhejiang Galaxy Fuse Co., Ltd. doporučuje používat pouze zařízení specificky určená pro daný typ obvodu.

Otázka 2: Jak teplota ovlivňuje výkon stejnosměrného jističe?

Odpověď: Teplota významně ovlivňuje výkon DC jističe. Mechanismus tepelného vypínání stejnosměrného jističe je kalibrován při specifické teplotě okolí (obvykle 40 °C). Při vyšších teplotách bude bimetalový pás blíže k bodu vypnutí, což může způsobit nepříjemné vypínání. Při nižších teplotách bude pás potřebovat více proudu k vypnutí, což může potenciálně snížit ochranu. Odlehčovací faktory jsou uvedeny výrobcem pro kompenzaci teplotních změn. Poskytujeme podrobné údaje o snížení výkonu pro všechny naše produkty DC jističe.

Otázka 3: Jaký je rozdíl mezi 2-pólovým a 4-pólovým DC MCB?

Odpověď: Dvoupólový DC MCB má dva póly, jeden pro kladné vedení a jeden pro záporné vedení. 4pólový stejnosměrný jistič má čtyři póly, které se obvykle používají ve 3fázových stejnosměrných systémech nebo v systémech, které vyžadují současné spínání více linek. V solárních aplikacích se 2-pólový DC MCB typicky používá pro ochranu stringů, zatímco 4-pólový DC MCB se používá pro ochranu kombinační skříně, kde je agregováno více stringů.

Otázka 4: Jaký je rozdíl mezi tepelně-magnetickou spouštěcí jednotkou a elektronickou spouštěcí jednotkou v DC MCCB?

Odpověď: Tepelně-magnetická spouštěcí jednotka používá bimetalový pásek pro ochranu proti přetížení a solenoid pro ochranu proti zkratu. Je to jednoduché a spolehlivé. Elektronická vypínací jednotka používá k měření proudu polovodičové senzory a poskytuje přesnější a flexibilnější ochranu s nastavitelným nastavením, jako je vypínací proud a časové zpoždění. Elektronické spouště jsou obvykle dražší, ale nabízejí lepší výkon a selektivitu. Zhejiang Galaxy Fuse Co., Ltd. nabízí oba typy stejnosměrných jističů, aby vyhovovaly různým aplikacím a rozpočtům.

Otázka 5: Lze DC MCCB použít pro spínání zátěže, nebo pouze pro ochranu?

Odpověď: DC MCCB je primárně určen pro ochranu, ale může být také použit pro spínání zátěží. Není však určen pro časté přepínání. Pro aplikace vyžadující časté spínání by měl být použit vyhrazený DC spínač nebo stykač. Ovládací mechanismus DC MCCB je navržen pro příležitostné spínání, nikoli pro dlouhou životnost motorizovaného spínače. Doporučuje se používat DC MCCB pouze pro ochranu a izolaci a pro spínání zátěže použít samostatné spínací zařízení.

8. Závěr

Pochopení rozdílu mezi DC MCB a DC MCCB je zásadní pro navrhování bezpečných, spolehlivých a nákladově efektivních DC napájecích systémů. Zatímco obě zařízení plní základní funkci ochrany obvodů, jsou navržena pro různé aplikace s různými proudovými a napěťovými jmenovitými hodnotami, přerušovacími kapacitami a fyzikálními vlastnostmi. DC MCB je kompaktní, cenově výhodné řešení pro větvené obvody a aplikace s nízkým výkonem, zatímco DC MCCB je robustní, vysoce výkonné řešení pro hlavní rozvodné panely a aplikace s vysokým výkonem. Výběr mezi těmito dvěma závisí na konkrétních požadavcích obvodu a systému.

Ve společnosti Zhejiang Galaxy Fuse Co., Ltd. jsme odhodláni poskytovat našim zákazníkům nejkvalitnější produkty DC jističů a odbornou technickou podporu. Ať už navrhujete malý solární FV systém nebo velkou průmyslovou stejnosměrnou distribuční síť, máme to správné řešení pro vaše potřeby. Naše řada produktů DC MCB a DC MCCB je vyráběna podle nejvyšších standardů, což zajišťuje bezpečnost, spolehlivost a dlouhou životnost.

Kontaktujte Zhejiang Galaxy Fuse Co., Ltdpro odbornou radu ohledně výběru správného DC jističe pro vaši aplikaci.
