Proč jsou miniaturní jističe 2P 125A nezbytné pro spolehlivou stejnosměrnou elektrickou ochranu

Abstraktní:Vzhledem k tomu, že moderní fotovoltaické a komunikační systémy stále více závisí na spolehlivé distribuci stejnosměrného proudu, účinná ochrana obvodů se stala nezbytností.Galaxy FuseposkytujeMiniaturní jističe 2P 125Anavrženo pro stejnosměrné aplikace vyžadující ochranu proti přetížení, ochranu proti zkratu a bezpečnou izolaci obvodu. Tyto jističe založené na platformě YRM9-125DC podporují náročné nízkonapěťové stejnosměrné systémy a zároveň nabízejí instalaci na lištu DIN, vypínací schopnost 10 kA a shodu s IEC 60947-2 a GB/T 14048.2.

Obsah

• Co jsou miniaturní jističe 2P 125A?
• Jak fungují miniaturní jističe 2P 125A?
• Jaké jsou klíčové vlastnosti?
• Jaké jsou technické specifikace?
• Kde se běžně používají?
• Jak byste měli vybrat správný DC jistič?
• Co byste měli zvážit při instalaci?
• Často kladené otázky
• Závěr

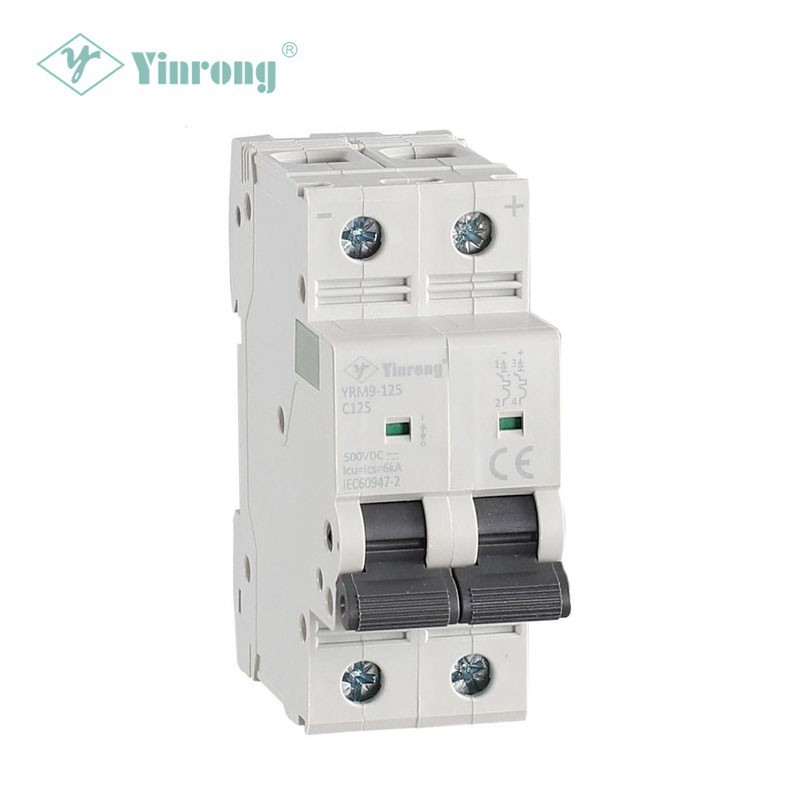

Co jsou miniaturní jističe 2P 125A?

A Miniaturní jistič 2P 125Aje stejnosměrné ochranné zařízení navržené k přerušení abnormálních proudových podmínek a zajištění izolace obvodu v případě potřeby. Označení „2P“ se týká dvoupólové konfigurace, zatímco 125A označuje jmenovitý proud konkrétního modelu.

Na rozdíl od běžné pojistky, která normálně vyžaduje výměnu po provozu, lze jistič resetovat po příslušném vyšetření závady. Díky tomu je zvláště užitečný pro elektrické systémy, kde je důležitá údržba, účinnost údržby a rychlá obnova.

Podle produktových informací poskytnutých společností Galaxy Fuse je její řada YRM9-125DC určena pro stejnosměrné systémy, zejménakomunikační infrastruktura a fotovoltaické systémy. Produktová řada podporuje konfigurace 1P, 2P, 3P a 4P se jmenovitými proudy od 80A do 125A a konfiguracemi stejnosměrného napětí od 250VDC do 1000VDC v závislosti na počtu pólů.

Pro kupující, kteří porovnávají možnosti ochrany, je důležité pochopit rozdíl mezi univerzálním střídavým jističem a účelově navrženým stejnosměrným jističem, protože přerušení stejnosměrného proudu představuje různé elektrické problémy. Výběr jističe speciálně dimenzovaného pro stejnosměrné napětí systému a poruchové stavy pomáhá zlepšit celkovou spolehlivost ochrany.

Jak fungují miniaturní jističe 2P 125A?

Primárním účelem miniaturního jističe je odpojit obvod, když proud překročí přijatelné provozní podmínky. Ve stejnosměrné instalaci musí být jistič vhodně navržen a dimenzován pro systémové napětí a potenciální poruchový proud.

Princip ochrany lze posuzovat prostřednictvím tří důležitých funkcí:

• Ochrana proti přetížení:Jistič zareaguje, když proud zůstane po dostatečnou dobu nad povolenou provozní úrovní.
• Ochrana proti zkratu:Rychle přeruší podstatně vyšší poruchové proudy, aby se snížilo riziko poškození zařízení.
• Izolace:Okruh lze odpojit během kontroly, servisu nebo údržby.

Technické informace YRM9-125DC specifikují testování časového proudu při 1,05 In, 1,3 In, 8 In a 12 In. Pro uvedené zkušební podmínky jsou vyšší úrovně poruchového proudu spojeny s rychlým vypínáním, což podporuje funkci ochrany proti zkratu jističe.

Jaké jsou klíčové vlastnosti miniaturních jističů 2P 125A?

Při výběru stejnosměrného miniaturního jističe pro průmyslové aplikace nebo aplikace využívající obnovitelné zdroje energie by měl být posouzen elektrický výkon společně s pohodlím instalace a dlouhodobou provozuschopností.

1. Dvoupólová ochrana

Konfigurace 2P poskytuje praktické řešení pro stejnosměrné distribuční obvody, kde je potřeba spínat nebo izolovat dva póly dohromady. To může zjednodušit ochranu systému a údržbu.

2. Vysoký proud

Díky jmenovitému proudu 125 A je tato třída jističe vhodná pro aplikace distribuce stejnosměrného proudu s vyšším proudem, kde by menší jmenovité hodnoty MCB neposkytovaly dostatečnou kapacitu. Řada YRM9-125DC pokrývá možnosti jmenovitého proudu 80A–125A.

3. Možnost stejnosměrného napětí

Schopnost stejnosměrného napětí je klíčovým faktorem při nákupu zařízení na ochranu obvodu. Specifikace produktu identifikují konfigurace od 250VDC do 1000VDC podle uspořádání pólů, díky čemuž je tato řada použitelná pro řadu stejnosměrných architektur.

4. Vypínací kapacita 10kA

Informace o produktu YRM9-125DC uvádí aVypínací schopnost 10kA. Tato charakteristika je důležitá při hodnocení, zda ochranné zařízení může bezpečně přerušit potenciální poruchový proud v zamýšleném místě instalace.

5. Instalace na DIN lištu

Montáž na DIN lištu podporuje pohodlnou instalaci do elektrických rozvodných sestav a ovládacích skříní. Systémovým integrátorům a dodavatelům elektroinstalace může také zjednodušit výměnu a údržbu.

6. Soulad s mezinárodními normami

Produktová dokumentace identifikuje shodu sIEC 60947-2aGB/T 14048.2. Kupující by si před nákupem měli vždy ověřit příslušnou certifikaci a zkušební dokumentaci pro přesný model a zamýšlený trh.

Jaké jsou technické specifikace?

Technické specifikace by měly být výchozím bodem při určování, zda je miniaturní jistič 2P 125A vhodný pro konkrétní DC instalaci.

Výše uvedené specifikace vycházejí z informací o produktu zveřejněných výrobcem. Protože napěťová a proudová kapacita může záviset na přesné konfiguraci pólu a podmínkách instalace, měly by technické týmy před objednáním potvrdit konečný výběr podle nejnovější technické dokumentace.

Kde se běžně používají?

Díky kombinaci DC ochrany, vysoké proudové kapacity a kompaktní instalace na DIN lištu je tento typ jističe vhodný pro několik elektrických aplikací.

Solární fotovoltaické systémy

Fotovoltaické instalace obsahují více stejnosměrných obvodů mezi solárními moduly, slučovacím zařízením, regulátory, bateriemi a střídači. Správně zvolené stejnosměrné jističe mohou poskytnout ochranu a izolaci na vhodných místech distribuční architektury.

Komunikační systémy

Telekomunikační a komunikační infrastruktura často závisí na distribuci stejnosměrného proudu. Spolehlivá ochrana obvodů pomáhá oddělit vadné větve a podporuje údržbu bez zbytečného vypínání neovlivněných obvodů.

DC distribuční panely

Průmyslové řídicí systémy a stejnosměrné rozvodné skříně mohou používat vhodně dimenzované miniaturní jističe k ochraně jednotlivých odchozích obvodů při zachování strukturované strategie ochrany.

Skladování energie a související DC zařízení

Tam, kde stejnosměrný napájecí systém vyžaduje vyšší proudovou ochranu větve, může patřičně dimenzovaný jistič tvořit součást celkové architektury ochrany. Aplikace pro ukládání energie baterie však vyžadují pečlivé vyhodnocení poruchového proudu, napětí, schopnosti přerušení, koordinace a příslušných norem.

Jak byste měli vybrat správný DC jistič?

Výběr miniaturního jističe 2P 125A by nikdy neměl být založen pouze na velikosti proudu. Spolehlivý proces výběru bere v úvahu celé elektrické prostředí.

1. Potvrďte napětí systému.Jmenovité stejnosměrné napětí jističe musí splňovat nebo překračovat skutečné systémové požadavky.
2. Vypočítejte návrhový proud.Zvolte jmenovitý proud vhodný pro trvalé zatížení a příslušné požadavky na elektrický design.
3. Určete předpokládaný zkratový proud.Vypínací schopnost musí být vhodná pro úroveň poruchy v místě instalace.
4. Zkontrolujte konfiguraci pólů.Ověřte, zda architektura systému vyžaduje ochranu 1P, 2P, 3P nebo 4P.
5. Ověřte kompatibilitu vodičů.Velikost kabelu, koncovky, způsob připojení a podmínky instalace by měly být kompatibilní s vybraným jističem.
6. Zkontrolujte standardy a certifikace.Zajistěte, aby produktová dokumentace splňovala předpisy a požadavky zákazníků platné pro cílový trh.
7. Zvažte instalaci a údržbu.Montáž na DIN lištu a jasná identifikace mohou zlepšit organizaci panelu a efektivitu servisu.

Pro nákupní týmy hledající aČína výrobce nebo dodavatelTechnická dokumentace by měla být hodnocena spolu s výrobní kapacitou, procesy kontroly kvality, certifikací, dodací schopností a poprodejní podporou.

Co byste měli zvážit při instalaci?

Správná instalace je stejně důležitá jako výběr správného jističe. Kvalitní jistič obvodu nedokáže kompenzovat nesprávné zapojení, nedostatečnou dimenzování vodičů nebo nevhodný návrh systému.

• Dodržujte schéma zapojení výrobce a pokyny k instalaci.
• Před zapnutím obvodu ověřte stejnosměrnou polaritu a identifikaci svorek.
• Použijte vodiče a svorky vhodné pro jmenovitý proud a instalační prostředí.
• Zkontrolujte utahovací moment podle platné technické dokumentace.
• Ověřte napětí a vypínací schopnost jističe podle skutečných podmínek systému.
• Pravidelně kontrolujte spoje, zda nejeví známky přehřátí, uvolnění nebo mechanického poškození.
• Instalaci, testování, odstraňování problémů nebo údržbu by měl provádět pouze kvalifikovaný elektrikář.

Publikované informace YRM9-125DC také identifikují maximální připojení vodičů 25 mm² a instalaci na DIN lištu, což poskytuje návrhářům panelů užitečné informace při plánování rozvržení skříně.

Často kladené otázky

Co znamená 2P na 125A miniaturním jističi?

„2P“ znamená, že jistič má dva póly. V stejnosměrném ochranném systému by mělo být přesné uspořádání spínání a izolace určeno podle elektrické architektury a platných předpisů.

Je 2P 125A MCB vhodný pro solární FV systémy?

Může být použit ve vhodných DC fotovoltaických aplikacích, pokud jeho jmenovité napětí, jmenovitý proud, vypínací schopnost, konfigurace pólů a požadavky na instalaci odpovídají návrhu systému. YRM9-125DC je speciálně určen pro solární fotovoltaické a komunikační aplikace.

Jaká je vypínací schopnost YRM9-125DC?

Publikované informace o produktu specifikují aVypínací schopnost 10kA. Skutečná vhodnost musí být ještě vyhodnocena vzhledem k předpokládanému zkratovému proudu v místě instalace.

Jakým normám výrobek vyhovuje?

Výrobce identifikujeIEC 60947-2aGB/T 14048.2jako platné normy pro produkt. Kupující by si měli vyžádat aktuální shodu a certifikační dokumentaci pro své specifické nákupní požadavky.

Jaká je mechanická životnost?

Zveřejněné specifikace uvádějí mechanickou životnost20 000 cyklů. Skutečná životnost může záviset na provozních podmínkách, frekvenci spínání, podmínkách prostředí a požadavcích aplikace.

Závěr

Spolehlivá ochrana stejnosměrného obvodu vyžaduje více než jen výběr jističe se správným jmenovitým proudem. VhodnýMiniaturní jistič 2P 125Aby měly kombinovat vhodnou schopnost stejnosměrného napětí, vypínací schopnost, konfiguraci pólů, kompatibilitu instalace a uznávané normy. Platforma YRM9-125DC od Galaxy Fuse je navržena pro aplikace včetně fotovoltaických a komunikačních systémů se zveřejněnými specifikacemi včetně jmenovitého proudu 80–125 A, vypínací kapacity až 10 kA, instalace na lištu DIN a souladu s IEC 60947-2 a GB/T 14048.2.

Pokud získáváte spolehlivou ochranu stejnosměrného obvodu pro fotovoltaický projekt, komunikační systém, distribuční panel nebo jinou průmyslovou aplikaci,kontaktujte násk prodiskutování vašeho napětí, proudu, konfigurace pólů, požadavků na instalaci a specifikací projektu. Galaxy Fuse může poskytnout informace o produktu a technickou podporu, která vám pomůže určit vhodné řešení ochrany obvodu.
